LXHIOZ1(CBE) 1X120/16 18/30(36)KV PT

Seja o primeiro a avaliar este produto

16,90 €

IVA incluído

SKU: 10506597

Número de peça do fabricante: 20305547

GTIN: 8434003203847

Disponibilidade: Sob Encomenda

Qty:

Descrição
Especificações
Comentários
Pedido de Informação

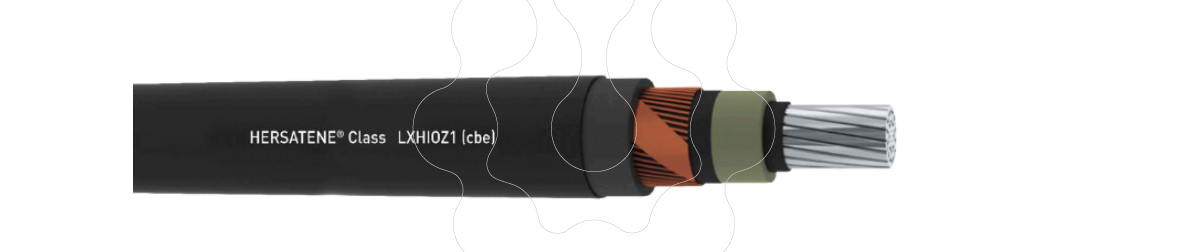

LXHIOZ1(CBE) 1X120/16 18/30(36) KV PT - LXHIOZ1(CBE) 1X120/16 18/30(36) KV PT - Cabo (cbe) com isolamento de XLPE e condutor de Al para Média Tensão. Cabo Hersatene Class LXHIOZ1 (cbe) da General Cable CelCat. Tipo LXHIOZ1 (cbe) com condutor de alumínio, blindagem de fios de cobre com fita de cobre em contra hélice, bainha de composto termoplástico à base de poliolefina e DUPLO BLOQUEIO LONGITUDINAL (condutor + blindagem). Tensão nominal de 6/10(12) kV, 8,7/15(17,5) kV ou 18/30(36) kV. Fabricado com isolamento de tripla extrusão, com RETICULAÇÃO DO ISOLAMENTO MELHORADA EM CATENÁRIA e com CAMADA SEMICONDUCTORA EXTERNA PELÁVEL A FRIO sem o recurso a ferramentas especiais. Isento de halogénos, com reduzida emissão de gases tóxicos e sem emissão de gases corrosivos. Classe CPR de reação ao fogo Fca. Redes de Média Tensão para transmisão e distribuição de energia, podendo ser instalados ao ar ou enterrados. Desenhado de acordo com a norma DMA C33-251/N.

Especificações dos produtos

Integridade do circuito	Nenhum
Peso	1440kg/km
Acidez da classe Euro de acordo com a EN 13501-6	Nenhum
Adequado como cabo de alta-tensão	Não
Adequado como cabo de instalação	Não
Adequado como cabo de média-tensão	Sim
Armadura	-
Bainha de chumbo	-
Bainha laminada	-
Baixa emissão de fumos (de acordo com a BS EN 61034-2)	-
Baixa emissão de fumos (de acordo com a IEC 61034-2)	-
Cabo com bloqueio longitudinal de água	Sim
Camada semicondutora externa	Sim
Camada semicondutora interior	Sim
Certificado para aplicação náutica/marítima	Não
Certificado para iluminação de aeroportos	Não
Classe de desenvolvimento de fumaça conforme EN 13501-6	Nenhum
Classe de reação ao fogo de acordo com a EN 13501-6	Fca
Classe do condutor	Classe 2 - núcleo rígido com fio
Com condutor de proteção	Não
Condutor com bloqueio longitudinal	-
Condutor concêntrico	Nenhum
Condutor concêntrico de seção transversal nominal	-mm²
Condutor de continuidade	-
Cor da bainha externa	Preto
Diâmetro externo aprox.	39,4mm
Ecrã	Sim
Elementos de fibra ótica	-
Especificação do isolamento do condutor	Polietileno reticulado (XLPE)
Especificação do material da bainha exterior	Polietileno (PE)
Forma do condutor	Redondo
Geometria do cabo	Redondo
Gotas/partículas de chamas da classe do euro de acordo com EN 13501-6	Nenhum
Identificação do núcleo	Cor
Integridade do circuito segundo BS 6387 CWZ	Não
Integridade do circuito segundo BS 8434-2	Não
Integridade do circuito segundo BS 8491	-
Integridade do circuito segundo EN 50200	-
Integridade do circuito segundo EN 50200 anexo E	Não
Integridade do circuito segundo IEC 60331-21	Não
Integridade do circuito segundo IEC 60331-3	-
Integridade do isolamento	Nenhum
Integridade do isolamento de acordo com IEC 60331	-
Marcação dos condutores de acordo com HD 308 S2	Não
Material da bainha	Poliolefina
Material do condutor	Alumínio
Material do isolamento do condutor	Outro
Número de condutores piloto/seção reduzida	0
Número de núcleos	1
Raio mín. de curvatura permitido, aplicação estacionária/instalação permanente	525mm
Resistência do condutor a 20ºC	0,253Ohm/km
Resistente a óleo (de acordo com a IEC 60811-404)	-
Retardante de chama	Não
Retardante de chama segundo EN 60332-1-2	Não
Retardante de chama segundo EN 60332-3-21 (Cat A F/R)	Não
Retardante de chama segundo EN 60332-3-22 (Cat A)	Não
Retardante de chama segundo EN 60332-3-23 (Cat B)	Não
Retardante de chama segundo EN 60332-3-24 (Cat C)	Não
Retardante de chama segundo EN 60332-3-25 (Cat D)	Não
Retardante de chama segundo EN 60754-1	Sim
Retardante de chama segundo EN 60754-2	Sim
Retardante de chama segundo EN 60754-3	Não
Revestimento condutivo	-
Secção nominal do condutor	120mm²
Secção nominal do condutor auxiliar	0mm²
Secção nominal equivalente do reforço	-mm²
Secção transversal nominal do condutor (AWG)	-kcmil
Sem halogénios (de acordo com a EN 60754-1/2)	-
Sem halogénios (de acordo com a IEC 60754-2)	-
Superfície do condutor	Nu
Tamanho AWG	-
Temperatura exterior do cabo permitida durante a cableagem/manuseamento	-25 .. 70°C
Temperatura exterior do cabo permitida sem vibração após a cableagem	-25 .. 70°C
Temperatura máxima do condutor	90°C
Tensão nominal U	30kV
Tensão nominal Uo	18kV
