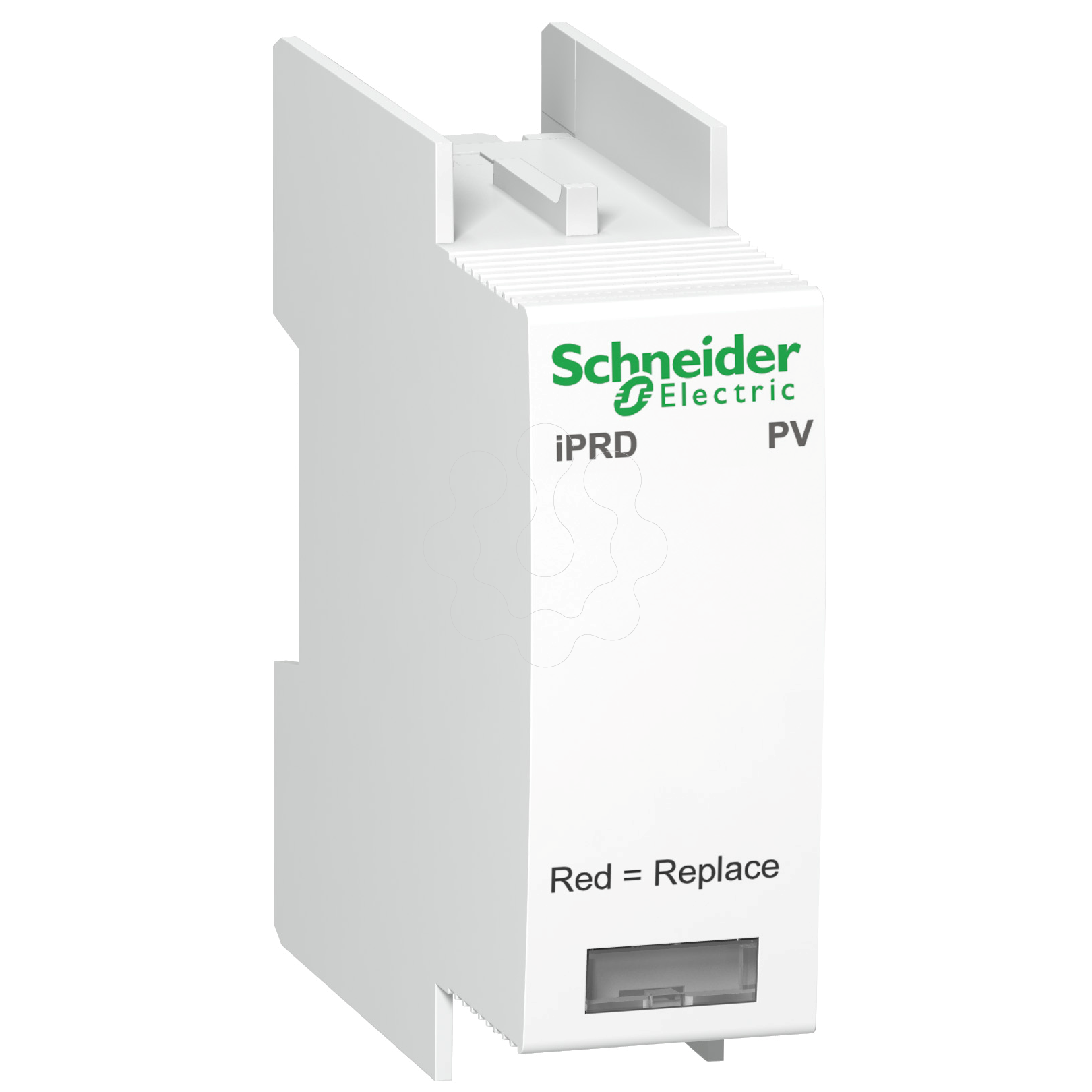

cartridge C40-1000 PV for surge arrester iPRD-DC
Especificações dos produtos
Grau de proteção (IP) | IP20 |
Método de montagem | No elemento básico |
Tamanho | 1 espaço modular |
Com contato de sinalização remota | Não |
Configuração de outro esquema de ligação | Não |
Corrente de choque de descarga máxima (8/20) | 40kA |
Ensaio de categoria tipo 2 | Sim |
Esquema de ligação TI | Não |
Esquema de ligação TN | Não |
Esquema de ligação TN-C | Não |
Esquema de ligação TN-C-S | Não |
Esquema de ligação TN-S | Não |
Esquema de ligação TT | Não |
Fusível de backup integrado | Não |
Proteção contra curto-circuítos integrada | Não |
Proteção contra curto-circuítos seletiva integrada - por fusível gG | -A |
Proteção de sobreintensidade máx. Ligação em paralelo (fusível) | -A |
Sem correntes de fuga | Não |
Sinalização no nível do dispositivo | Ótico |
Tensão fotovoltaica máx. | 1000V |
Nível de proteção de tensão N-PE | -kV |
Resistência a curto-circuito (Isccr) | -kA |
Esquema de ligação DC | Sim |
Tensão nominal CA | -V |
Proteção de sobreintensidade máx. Ligação em série (fusível) | -A |
Tensão máxima contínua AC | -V |
Corrente de descarga nominal (8/20) | 15kA |
Tensão nominal DC | 1000V |
Nível de proteção de tensão | 2kV |
Secção do condutor rígido máx. (mono/multi filamento) | -mm² |
Secção flexível do condutor máx. (fio fino) | -mm² |
Número de condutores (Sem aterramento) | - |
Nível de proteção L-N | -kV |
Máxima tensão DC contínua | 460V |
