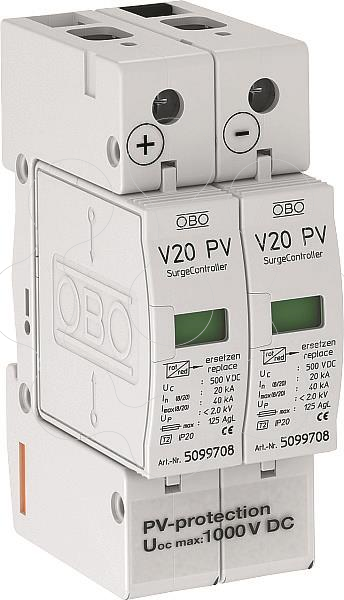

Descarregador sobretensoes V20 2 polos para fotovoltaico 1000V DC

Seja o primeiro a avaliar este produto

225,75 €

IVA incluído

Descarregador de sobretensoes V20 do tipo 2 para sistemas PV ligados a terra • Unidade completa de descarregador varistor encaixavel com dispositivo de separacao • Para lados DC de sistemas FV direta

SKU: 10005116

Número de peça do fabricante: 5094617

GTIN: 4012195478669

Disponibilidade: Sob Encomenda

Qty:

Descrição
Especificações
Comentários
Pedido de Informação

Descarregador de sobretensões V20 do tipo 2 para sistemas PV ligados à terra • Unidade completa de descarregador varistor encaixável com dispositivo de separação • Para lados DC de sistemas FV diretamente ligados à terra de acordo com a VDE 0100-712 (EN 50539-12) • Sistemas de equipotencialização de proteção contra sobretensões de acordo com a VDE 0100-443 (IEC 60364-4-44) • V20-C 3-PH-1000, testado de acordo com a EN 50539-11 (VDE / KEMA) • Capacidade de descarga até 40 kA (8/20) por polo • Nível de proteção DC reduzido: < 4,0 kV e Uoc máx = 1000V DC • Com visor de funcionamento ótico para utilização em caixas de distribuição Aplicação: sistemas FV diretamente ligados à terra com ou sem sistema de proteção contra descargas atmosféricas separado

Especificações dos produtos

Grau de proteção (IP)	IP20
Método de montagem	Perfil DIN 35 mm
Corrente de choque de descarga máxima (8/20)	40kA
Corrente de descarga nominal (8/20)	20kA
Ensaio de categoria tipo 2	Sim
Proteção contra curto-circuítos seletiva integrada - por fusível gG	-A
Proteção de sobreintensidade máx. Ligação em paralelo (fusível)	-A
Sinalização no nível do dispositivo	Ótico
Tensão nominal DC	-V
Secção do condutor rígido máx. (mono/multi filamento)	35mm²
Nível de proteção de tensão N-PE	-kV
Tamanho	2 espaços modulares
Tensão fotovoltaica máx.	-V
Resistência a curto-circuito (Isccr)	-kA
Esquema de ligação DC	Sim
Tensão nominal CA	-V
Proteção de sobreintensidade máx. Ligação em série (fusível)	-A
Tensão máxima contínua AC	-V
Máxima tensão DC contínua	1000V
Esquema de ligação TN-C	-
Proteção contra curto-circuítos integrada	-
Esquema de ligação TI	-
Esquema de ligação TN-S	-
Sem correntes de fuga	-
Secção flexível do condutor máx. (fio fino)	-mm²
Com contato de sinalização remota	-
Número de condutores (Sem aterramento)	-
Esquema de ligação TN	-
Fusível de backup integrado	-
Nível de proteção de tensão	4.0kV
Esquema de ligação TT	-
Nível de proteção L-N	-kV
Esquema de ligação TN-C-S	-
Configuração de outro esquema de ligação	-
