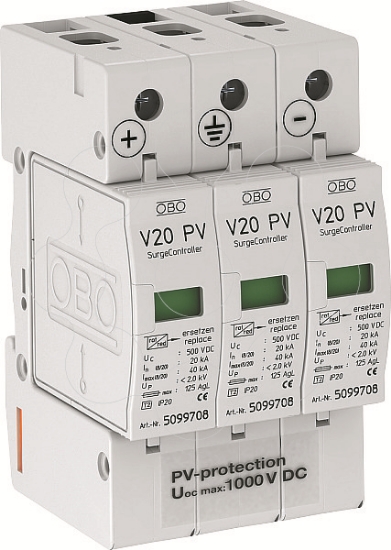

Descarregador sobretensões V20 3 polos para fotovoltaico 1000V DC

Seja o primeiro a avaliar este produto

272,29 €

IVA incluído

SKU: 10005113

Número de peça do fabricante: 5094608

GTIN: 4012195478621

Disponibilidade: 24h/48h

Qty:

Descrição
Especificações
Comentários
Pedido de Informação

Descarregador de sobretensões V20 tipo 2 para instalações FV • Unidade completa à base de varistor, enfichável, com dispositivo de separação • Conexão em estrela, resistente a falhas conforme a VDE 0100-712 (EN 50539-12) • Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44) • V20-C 3-PH-1000 testado segundo a EN 50539-11 (VDE / KEMA) • Capacidade de descarga até 40 kA (8/20) por polo • Baixo nível de proteção DC: < 4,0 kV e Uoc máx = 1000V DC • Com indicador visual de funcionamento para utilização em quadros de distribuição Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.

Especificações dos produtos

Grau de proteção (IP)	IP20
Método de montagem	Perfil DIN 35 mm
Corrente de choque de descarga máxima (8/20)	40kA
Corrente de descarga nominal (8/20)	20kA
Ensaio de categoria tipo 2	Sim
Proteção contra curto-circuítos seletiva integrada - por fusível gG	-A
Proteção de sobreintensidade máx. Ligação em paralelo (fusível)	-A
Sinalização no nível do dispositivo	Ótico
Tensão nominal DC	-V
Secção do condutor rígido máx. (mono/multi filamento)	35mm²
Nível de proteção de tensão N-PE	-kV
Tensão fotovoltaica máx.	-V
Resistência a curto-circuito (Isccr)	-kA
Esquema de ligação DC	Sim
Tensão nominal CA	-V
Proteção de sobreintensidade máx. Ligação em série (fusível)	-A
Tensão máxima contínua AC	-V
Tamanho	3 espaços modulares
Máxima tensão DC contínua	1000V
Esquema de ligação TN-C	-
Proteção contra curto-circuítos integrada	-
Esquema de ligação TI	-
Esquema de ligação TN-S	-
Sem correntes de fuga	-
Secção flexível do condutor máx. (fio fino)	-mm²
Com contato de sinalização remota	-
Número de condutores (Sem aterramento)	-
Esquema de ligação TN	-
Fusível de backup integrado	-
Nível de proteção de tensão	4.0kV
Esquema de ligação TT	-
Nível de proteção L-N	-kV
Esquema de ligação TN-C-S	-
Configuração de outro esquema de ligação	-
