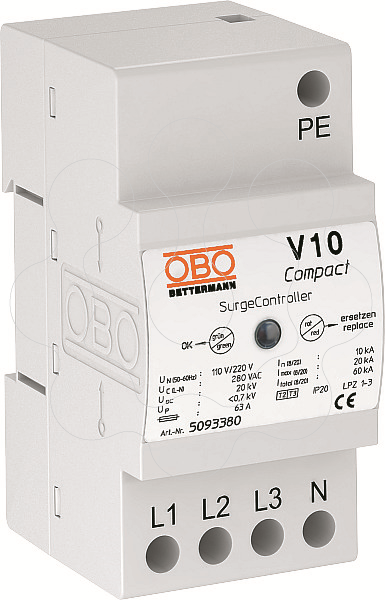

Descarregador V10 Compact 255V

Seja o primeiro a avaliar este produto

238,34 €

IVA incluído

Descarregador de sobretensoes modulo compacto tipo 2+3 • Protecao contra sobretensoes em subdistribuicoes conforme a VDE 0100 443 IEC 60364 4 44 • Capacidade de descarga ate 60 kA 8/20 no total •

SKU: 10005020

Número de peça do fabricante: 5093380

GTIN: 4012195076551

Disponibilidade: Sob Encomenda

Qty:

Descrição
Especificações
Comentários
Pedido de Informação

Descarregador de sobretensões módulo compacto tipo 2+3 • Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44) • Capacidade de descarga até 60 kA (8/20) no total • Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm • Tecnologia varistor de alto desempenho • Inclui dispositivo de separação térmico, dinâmico e visor ótico de funcionamento Aplicação: subdistribuição/distribuição de pisos, assim como proteção de equipamentos de sistemas trifásicos.

Especificações dos produtos

Grau de proteção (IP)	IP20
Método de montagem	Perfil DIN 35 mm
Tamanho	Outro
Corrente de choque de descarga máxima (8/20)	20kA
Corrente de descarga nominal (8/20)	10kA
Ensaio de categoria tipo 2	Sim
Esquema de ligação TT	Sim
Fusível de backup integrado	Não
Máxima tensão DC contínua	-V
Proteção contra curto-circuítos seletiva integrada - por fusível gG	-A
Proteção de sobreintensidade máx. Ligação em paralelo (fusível)	-A
Sinalização no nível do dispositivo	Ótico
Tensão nominal CA	230V
Tensão nominal DC	-V
Esquema de ligação TN-S	Sim
Nível de proteção de tensão N-PE	-kV
Esquema de ligação TN	Sim
Tensão fotovoltaica máx.	-V
Esquema de ligação TN-C-S	Sim
Resistência a curto-circuito (Isccr)	-kA
Proteção de sobreintensidade máx. Ligação em série (fusível)	-A
Esquema de ligação TN-C	-
Proteção contra curto-circuítos integrada	-
Esquema de ligação TI	-
Sem correntes de fuga	-
Secção flexível do condutor máx. (fio fino)	-mm²
Com contato de sinalização remota	-
Número de condutores (Sem aterramento)	-
Secção do condutor rígido máx. (mono/multi filamento)	10mm²
Nível de proteção de tensão	1.1kV
Nível de proteção L-N	-kV
Esquema de ligação DC	-
Configuração de outro esquema de ligação	-
Tensão máxima contínua AC	255V
